Tinggi Standar Stop Kontak dari Lantai: Autopsi Instalasi Listrik Anti Korsleting

Kabel oven microwave Anda tidak sampai ke colokan listrik. Di ruang keluarga, asisten rumah tangga harus merangkak ke bawah sofa setiap kali ingin menyedot debu. Lebih mengerikan lagi, di kamar mandi, percikan air dari pancuran (shower) nyaris mengenai stop kontak yang dipasang sejajar dengan pinggang. Jika Anda pernah mengalami situasi konyol dan mengancam nyawa seperti ini, Anda adalah korban dari kontraktor bangunan yang bekerja murni bermodalkan perasaan, bukan buku panduan teknik.

Menentukan titik pemasangan utilitas listrik di dinding bukanlah ranah kebebasan berekspresi seorang tukang batu. Ini adalah matematika keselamatan murni. Ada hukum fisika dan regulasi keamanan negara yang mengatur setiap sentimeter penempatan titik daya. Satu kesalahan dalam mengukur tinggi standar stop kontak dari lantai bisa berakibat fatal: mulai dari punggung yang pegal setiap hari, alat elektronik yang rusak, hingga bencana kebakaran akibat korsleting arus pendek.

Kita akan membedah anatomi instalasi kelistrikan interior secara brutal dan presisi. Lupakan kebiasaan mengira-ngira. Kita akan memetakan koordinat vertikal yang absolut untuk ruang tamu, dapur, hingga ruang rapat korporat. Siapkan meteran ukur Anda.

Regulasi Standar Nasional Instalasi Listrik (PUIL)

Dalam dunia rekayasa kelistrikan bangunan, tidak ada ruang untuk tebakan. Otoritas infrastruktur negara telah menetapkan batas toleransi untuk mencegah kecelakaan fatal akibat kelalaian posisi instalasi.

Berdasarkan pedoman Persyaratan Umum Instalasi Listrik (PUIL) 2011 SNI 0225:2011, penempatan kotak kontak (stop kontak) wajib mematuhi kriteria elevasi spasial berikut:

• Tinggi minimum pemasangan kotak kontak tanpa penutup pengaman (child protection) di area umum adalah 1.2 meter hingga 1.5 meter dari permukaan lantai akhir.
• Kotak kontak yang dipasang pada elevasi rendah (30 cm hingga 40 cm) mutlak wajib dilengkapi pelindung lubang (shutter) untuk mencegah tusukan benda asing oleh anak-anak.
• Pemasangan di area basah (Zona 1 & 2 kamar mandi) dilarang keras, kecuali menggunakan soket khusus dengan tingkat ingress protection (IP) minimum IP44.

Untuk referensi teknis yang lebih komprehensif bagi tim Mechanical Electrical (MEP) Anda, silakan pelajari literatur standar keamanan kabel listrik global yang juga diadopsi oleh mayoritas badan sertifikasi bangunan di dunia.

Jawaban Cepat: Elevasi 30-40 cm untuk Area Umum

Mari kita mulai dari area netral: ruang tamu, ruang keluarga, ruang tidur, dan lorong koridor. Di area ini, kebutuhan daya didominasi oleh perangkat yang kabelnya menjulur di lantai, seperti lampu lantai (standing lamp), televisi, pengisi daya laptop, atau mesin penyedot debu (vacuum cleaner).

Standar elevasi (ketinggian) untuk stop kontak di area umum ini adalah 30 cm hingga 40 cm diukur dari permukaan lantai finishing (titik nol keramik/granit). Mengapa bukan 10 cm? Karena jika terlalu rendah, stop kontak akan rentan terkena benturan ujung sapu, pel basah, atau benturan ujung mesin vacuum cleaner yang dapat merusak pelat penutupnya (cover plate).

Namun, di era digital saat ini, standar tersebut memiliki pengecualian mutlak. Stop kontak rendah ini adalah zona merah bagi balita yang baru belajar merangkak. Anak anak memiliki insting natural untuk memasukkan paku atau kunci ke dalam lubang hitam di dinding. Jika Anda menempatkan stop kontak di elevasi 30 cm, Anda wajib, tanpa kompromi, membeli modul stop kontak yang dilengkapi tirai pengaman (child protection shutter) di dalam lubangnya.

Titik Koordinat Khusus: AC dan Area Dapur (Pantry)

Aturan 30 sentimeter langsung batal demi hukum ketika kita memasuki zona utilitas khusus. Perangkat dengan posisi gantung atau perangkat yang digunakan sambil berdiri menuntut koordinat vertikal yang sama sekali berbeda.

1. Stop Kontak Pendingin Ruangan (AC Split)

Unit indoor AC biasanya dipasang dengan jarak 30 sentimeter dari plafon. Memasang colokan listrik AC di bawah dekat lantai adalah kebodohan visual karena kabel AC akan menjuntai panjang merusak keindahan dinding Anda. Elevasi standar untuk stop kontak AC adalah 2 meter hingga 2.2 meter dari lantai, dan diletakkan sekitar 15 sentimeter di sisi kanan atau kiri dari posisi unit indoor. Jangan pernah meletakkannya persis di bawah unit AC untuk mencegah tetesan air kondensasi korsleting langsung ke lubang colokan.

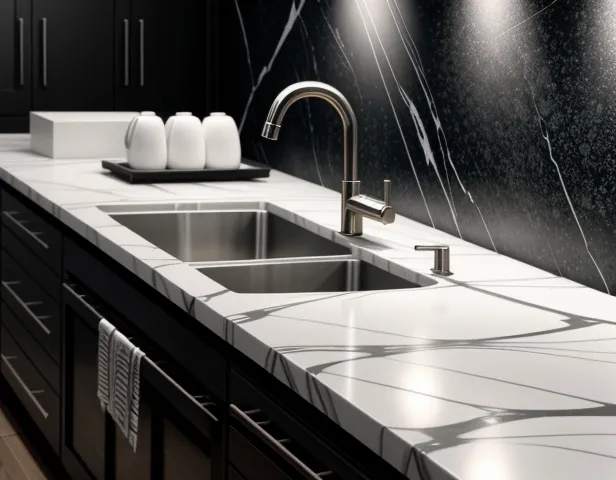

2. Area Dapur dan Meja Pantry

Di dapur, perang sesungguhnya terjadi. Anda berurusan dengan blender, pembuat kopi (coffee maker), microwave, dan penanak nasi. Semua alat ini diletakkan di atas meja dapur (kitchen counter) yang umumnya memiliki tinggi 80 hingga 90 cm. Oleh karena itu, stop kontak (receptacle) dapur wajib dipasang pada elevasi 100 cm hingga 120 cm dari lantai. Jarak ini memastikan stop kontak berada sekitar 10-20 cm di atas permukaan meja dapur (backsplash). Sangat ergonomis untuk dicabut-pasang tanpa perlu membungkuk, dan cukup tinggi dari cipratan air cucian piring.

Eksekusi Korporat: Stop Kontak Lantai (Floor Receptacle)

Beralih ke dunia B2B. Ruang rapat direksi dengan meja kayu jati sepanjang lima meter di tengah ruangan. Jika Anda menggunakan stop kontak dinding konvensional di elevasi 30 cm, kabel proyektor dan kabel pengisi daya laptop para manajer akan melintang di lantai. Ini adalah jebakan maut (trip hazard). Seseorang pasti akan tersandung, menarik jatuh laptop seharga belasan juta rupiah dari atas meja.

Solusi kelas enterprise adalah mematikan jalur kabel dari dinding, dan beralih menggunakan Floor Receptacle (Stop Kontak Lantai). Ini adalah modul kuningan atau stainless steel tugas berat (heavy duty) yang ditanam rata dengan permukaan keramik atau karpet. Di dalam panduan manajemen utilitas lantai raised floor, modul ini dapat dipindah-pindah lokasinya sesuai tata letak meja.

Saat dibutuhkan, penutup (cover) kuningan ini akan terbuka otomatis (pop-up) memperlihatkan colokan listrik murni dan port LAN internet. Saat rapat selesai, colokan dicabut, penutup diinjak kembali hingga rata dengan lantai, dan Anda bisa menggelindingkan kursi roda di atasnya tanpa hambatan. Instalasi ini wajib direncanakan sebelum lantai beton dicor, karena Anda harus membobok jalur pipa setebal 2 inci di bawah tanah.

Standar Isolasi Air: Area Toilet dan Kamar Mandi

Kamar mandi adalah ruang isolasi di mana listrik dan air berpotensi melakukan kontak mematikan. Kesalahan tinggi stop kontak di area ini bukan lagi urusan estetika, melainkan urusan nyawa.

Secara hukum instalasi (PUIL), area shower dan bak mandi dikategorikan sebagai Zona 0 dan Zona 1. Di zona ini, dilarang keras ada stop kontak sama sekali. Titik pemasangan yang diizinkan hanyalah di Area Kering (Zona 3), misalnya di dekat cermin wastafel (wastafel vanity) untuk penggunaan pencukur kumis (shaver) atau pengering rambut (hair dryer).

Tingginya wajib berada di rentang 130 cm hingga 150 cm dari lantai, dan minimal berjarak horizontal 60 cm dari ujung pancuran air terdekat. Namun, ketinggian saja tidak cukup. Anda mutlak diwajibkan menggunakan stop kontak khusus yang memiliki penutup pegas kedap air (splash-proof cover) dengan rating Ingress Protection minimum IP44 atau IP55. Tanpa cover silikon ini, uap air hangat dari shower Anda akan merembes perlahan ke dalam pelat kuningan stop kontak, menciptakan arus pendek diam-diam di balik dinding (arching) yang bisa memicu kebakaran plafon.

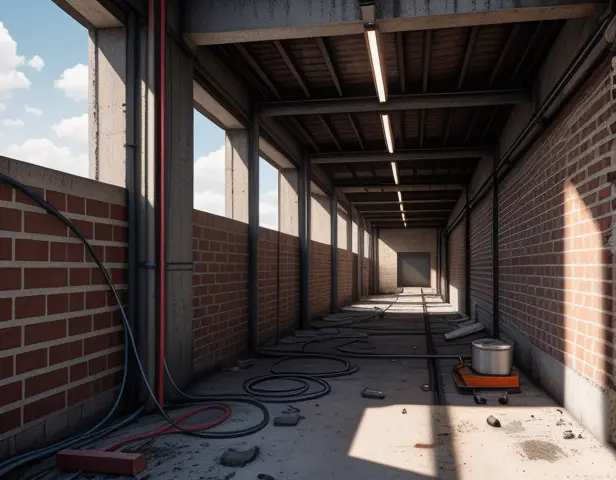

Integritas Jalur Pemipaan Listrik (Conduit) di Dinding

Ketinggian colokan sudah sempurna, tapi bagaimana nasib kabel yang mengalirkan darah listrik ke colokan tersebut di balik tembok? Mayoritas kuli bangunan harian memiliki kebiasaan buruk yang mengancam nyawa. Mereka membobok dinding bata, membebatkan kabel NYM langsung ke dalam celah batu bata tersebut, lalu menutupnya dengan plesteran semen basah.

Semen adalah zat yang sangat korosif secara kimiawi. Seiring berjalannya waktu (5-10 tahun), reaksi kimia semen dan kelembaban tembok akan menggerogoti lapisan isolasi karet pelindung kabel (PVC). Kulit kabel akan getas, retak, dan terkelupas. Saat pelat tembaga inti kabel bersentuhan langsung dengan dinding yang lembab karena hujan, dinding rumah Anda akan berubah menjadi konduktor setrum raksasa.

Hukum instalasi korporat mengharuskan sistem perpipaan tertutup. Sebelum kabel ditanam ke dalam tembok, ia wajib dimasukkan ke dalam pipa pelindung berbahan PVC tebal (Conduit) berwarna putih. Kabel tidak boleh menyentuh batu bata atau semen sedikitpun. Fungsi pipa conduit ini ada dua. Pertama, melindungi jaket kabel dari korosi semen. Kedua, jika di masa depan kabel Anda putus digigit tikus dari atas plafon, teknisi cukup menarik kabel lama dari dalam pipa, dan memasukkan kabel baru (re-wiring) tanpa perlu membongkar atau menghancurkan tembok ruang tamu Anda sama sekali. Ini adalah taktik bedah mitigasi pembengkakan anggaran perawatan jangka panjang.

Sya inget bgt pas survey ke kantor agensi marketing di area Kemang taun kemaren. Kantornya baru jadi, gaya industrial, mahal bgt lah keliatannya. Tapi ownernya stress berat. Tiap kali ujan gede trus airnya ngerembes dikit ke dinding deket jendela, MCB listriknya lgsung ngejepret mati total. Pas tim kita bongkar dindingnya, astaga naga. Tukang sbelumnya masang stop kontak di ketinggian 20 cm doang, trus kabelnya ga dipakein pipa conduit sama sekali. Ditanem mentah mentah di dalem semen. Parahnya lagi, posisi stop kontak itu dibikin persis di jalur rembesan air jendela. Air campur semen basah langsung nyerang pelat tembaga kabel. Kalo telat sehari aja tuh kantor udh pasti kebakaran krn korslet. Akhirnya kita bobok ulang semua jalurnya dari lantai sampe plafon, kita naikin elevasinya ke 40cm, terus dibungkus pipa conduit heavy duty. Pelajaran berharga bgt, desain arsitektur interior yg cantik tuh ga ada gunanya kalo insinyur listrik yg ngerjainnya ga paham hukum fisika air sama listrik.

Pertanyaan Spesifik Seputar Jaringan Titik Daya (FAQ)

Apakah boleh memasang stop kontak berdekatan dengan instalasi keran air atau saluran gas dapur?

Dilarang mutlak secara regulasi. Instalasi kelistrikan (stop kontak/saklar) wajib memiliki jarak aman horizontal minimal 50 sentimeter dari bibir wastafel cuci piring (sink) atau keran air untuk mencegah cipratan langsung. Untuk jarak dengan saluran pipa gas kompor, aturannya lebih brutal, minimal berjarak 1 meter guna mencegah potensi loncatan bunga api listrik (spark) menyambar kebocoran gas.

Bagaimana cara terbaik memasang stop kontak untuk TV yang menempel di dinding (Wall-Mounted TV)?

Elevasi stop kontak untuk televisi tempel sangat spesifik, biasanya berada di kisaran 120 cm hingga 140 cm dari lantai. Tujuannya agar stop kontak dan kabel antena tersebut benar-benar bersembunyi (concealed) persis di balik layar TV. Anda tidak akan melihat ada kabel hitam jelek yang menjuntai turun ke rak TV bawah. Sangat disarankan memasang pipa paralon kosong berdiameter 2 inci tertanam di dinding antara bagian belakang TV dan rak meja TV bawah untuk jalur lalu lintas kabel HDMI.

Apakah kabel listrik berjenis NYA (kabel engkel inti tunggal) boleh ditanam langsung ke dalam tembok?

Haram hukumnya. Kabel NYA (kabel dengan isolasi selapis biasanya warna merah, hitam, kuning) hanya diizinkan untuk instalasi udara di atas plafon yang menggunakan selubung pipa, atau di dalam boks panel utama. Ia tidak memiliki jaket pelindung ganda. Jika Anda ingin menanam kabel di dalam tembok bata, Anda wajib menggunakan kabel jenis NYM (berisolasi ganda biasanya berwarna putih luar) dan tetap mutlak wajib dibungkus kembali dengan pipa conduit PVC.
