Standar Instalasi Pipa Gas Dapur Restoran B2B: Autopsi K3 Kebakaran

Malam pembukaan restoran mewah Anda seharusnya menjadi puncak perayaan. Ratusan tamu VIP menanti hidangan steak wagyu di meja depan. Namun, di balik dinding dapur, kengerian sedang mengintai. Koki eksekutif Anda mencium bau menyengat seperti belerang. Ia mengabaikannya sejenak karena pesanan menumpuk. Tiba-tiba, saat ia menyalakan pemantik kompor wok raksasa, sebuah bola api menyambar seketika. Sistem pemadam kebakaran sprinkler meledak menyemprotkan air, alarm menjerit, dan tamu-tamu berlarian panik. Restoran Anda tutup malam itu juga. Dan besok paginya, petugas dari Dinas Pemadam Kebakaran menyegel gedung Anda karena instalasi gas LPG sentral Anda terbukti menggunakan selang karet murahan peninggalan kontraktor abal-abal.

Membangun dapur komersial untuk skala B2B (restoran, hotel, atau rumah sakit) bukanlah urusan estetika interior. Ini adalah urusan nyawa. Memasang jaringan pipa gas bertekanan tinggi yang mengaliri sepuluh kompor industri menyala bersamaan adalah pekerjaan menjinakkan bom waktu. Banyak pemilik restoran pemula menghemat anggaran dengan menyerahkan pekerjaan ini kepada tukang ledeng biasa, bukan kepada teknisi spesialis instalasi gas bersertifikat. Anda sedang bermain rolet Rusia dengan bisnis Anda sendiri. Kita akan membedah secara brutal anatomi instalasi pipa gas dapur restoran. Dari standar material baja absolut, rekayasa keselamatan solenoid, hingga prosedur uji tekanan yang akan memisahkan antara kontraktor profesional dengan pembunuh bayaran.

Standar Kepatuhan Material dan Keselamatan Gas Komersial

Dinas Pemadam Kebakaran dan auditor asuransi gedung tidak mengenal kata kompromi. Mengabaikan satu lapis pelindung berarti kehilangan izin layak operasi secara mutlak.

Berdasarkan SNI 06-8056-2014 tentang Sistem Instalasi Gas Bumi untuk Rumah Tangga dan Komersial, serta merujuk pada standar NFPA 54 (National Fuel Gas Code), arsitektur penyaluran gas bertekanan wajib mematuhi parameter berikut:

• Penggunaan material pipa mutlak wajib menggunakan Pipa Baja Hitam (Black Steel Pipe) berstandar ASTM A53 Schedule 40 (tanpa kelim/seamless) untuk instalasi utama (header).
• Setiap sambungan pipa yang memiliki diameter lebih dari 2 inci wajib menggunakan metode pengelasan (welding), dilarang menggunakan sambungan ulir (threaded) di area tersembunyi.
• Sistem wajib dilengkapi dengan Gas Leak Detector yang terhubung secara otomatis dengan katup penutup darurat mekanis (Automatic Solenoid Valve).

Autopsi Kegagalan: Selang Karet dan Klem Murahan

Mari kita telanjangi praktik kotor di lapangan. Dapur restoran komersial penuh dengan minyak panas, cipratan asam cuka, dan suhu ruangan yang sering menembus 45 derajat Celcius. Jika kontraktor Anda menggunakan selang gas karet biasa (meskipun dilapis rajutan aluminium) untuk menghubungkan jalur gas utama ke deretan kompor, mereka sedang merakit peti mati untuk karyawan Anda.

Selang karet memiliki umur lelah material (material fatigue). Suhu panas dan cipratan minyak secara konstan akan membuat karet tersebut mengeras (getas) dan retak dalam hitungan bulan. Di titik sambungan, tukang amatir sering hanya mengandalkan klem selang (hose clamp) yang dikencangkan dengan obeng. Tekanan gas LPG dari tabung sentral komersial sangatlah besar (High Pressure). Klem tersebut perlahan akan kendur, dan gas akan bocor secara halus tanpa terlihat mata. Ini adalah titik awal malapetaka.

Solusi teknis mutlaknya adalah menggunakan Pipa Tembaga Kaku (Rigid Copper Pipe) Tipe K atau L, atau Pipa Baja Hitam (Black Steel Pipe) Schedule 40 untuk jalur distribusi utama yang menempel di dinding. Tidak boleh ada satu pun bagian dari pipa distribusi ini yang fleksibel. Selang fleksibel hanya diizinkan dengan panjang maksimal 1 meter, itu pun wajib berbahan Stainless Steel Corrugated Flexible Hose (selang ulir baja tahan karat), semata-mata hanya untuk menyambung dari titik akhir pipa di dinding (drop point) ke ujung masuk kompor (burner).

Pemilihan material logam berat ini sejalan dengan prinsip ketahanan suhu dan benturan fisik yang sama krusialnya dengan Instalasi Modifikasi Ekstrem Apartemen yang menuntut keselamatan struktural anti-api.

Arsitektur Tabung Sentral (Manifold System)

Di restoran B2B, Anda tidak menaruh tabung gas melon 3 kg di bawah kompor. Anda menggunakan sistem sentralisasi (Manifold). Tabung gas berkapasitas 50 kg (biasanya minimal 4 tabung, dibagi menjadi 2 aktif dan 2 cadangan) diletakkan di ruangan khusus yang berada di luar area dapur utama, atau di area bongkar muat (loading dock) dengan sirkulasi udara terbuka 100 persen.

Sistem manifold ini berfungsi sebagai pengumpul. Gas dari dua tabung aktif akan disatukan masuk ke dalam satu pipa besar (header). Di titik awal inilah terpasang Regulator Tekanan Tinggi (First Stage Regulator). Gas bertekanan buas dari tabung akan diturunkan sedikit tekanannya untuk dialirkan jauh menuju dapur.

Kenapa harus sentralisasi? Pertama, keamanan absolut. Jika terjadi ledakan tabung, daya hancurnya berada di luar gedung, bukan di dalam ruangan penuh karyawan dan pelanggan. Kedua, efisiensi operasional. Koki Anda tidak perlu berhenti memasak di tengah jam sibuk hanya untuk mengganti tabung. Saat tabung aktif habis, katup otomatis (Auto Changeover Valve) akan langsung mengalihkan isapan gas ke tabung cadangan secara instan tanpa jeda sedetik pun.

Eksekusi Brutal: Solenoid Valve dan Detektor Sensor

Pipa baja setebal apa pun tetap bisa bocor jika ada benturan ekstrem (misalnya ditabrak troli barang). Anda tidak bisa hanya mengandalkan indera penciuman koki untuk mendeteksi bau belerang (mercaptan). Anda mutlak membutuhkan intervensi elektronik tanpa ampun.

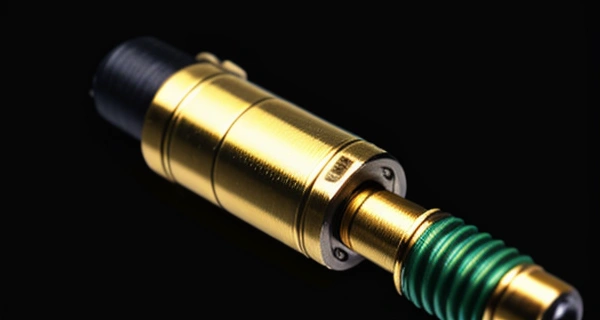

Di atas setiap zona memasak (di dekat tudung asap/exhaust hood), dan di dekat lantai (karena sifat gas LPG lebih berat dari udara, ia akan merayap di lantai), pasang Gas Leak Detector kelas komersial. Detektor ini tidak hanya berbunyi nyaring. Ia memiliki otak yang disambungkan menggunakan kabel khusus menuju sebuah katup mekanik raksasa yang menempel di jalur pipa utama, yang disebut Automatic Solenoid Valve.

Logika kerjanya sangat kejam dan menyelamatkan nyawa: Jika detektor mencium konsentrasi gas bocor mencapai 10% LEL (Lower Explosive Limit), ia akan langsung mengirimkan sinyal listrik ke Solenoid Valve. Katup solenoid ini akan menutup jalur utama gas (Shut-off) dalam waktu kurang dari satu detik. Suplai gas ke seluruh dapur mati total secara paksa. Bahkan sebelum staf Anda menyadari ada bau gas, sistem sudah melumpuhkan aliran bahan bakarnya, mencegah terbentuknya awan gas yang siap meledak. Ini adalah lapisan pertahanan aktif yang memisahkan antara insiden kecil dengan berita duka cita di televisi.

Matriks Komparasi Sistem Keamanan Gas Dapur

Uji Tekan (Pressure Test): Vonis Layak Operasi

Pekerjaan las pipa sudah selesai. Apakah kompor sudah boleh dinyalakan? Belum. Ini adalah tahap paling mendebarkan dalam proyek: Uji Tekanan (Pressure Test / Pneumatic Test).

Kontraktor harus memompa udara bertekanan tinggi (menggunakan kompresor, BUKAN menggunakan gas asli) ke dalam jaringan pipa yang baru selesai tersebut. Ujung-ujung pipa ditutup rapat (blind plug). Tekanan udara biasanya dipompa hingga 1,5 atau 2 kali lipat dari tekanan kerja normal (misalnya ditekan hingga 30 Psi hingga 50 Psi). Kemudian, sebuah alat pengukur tekanan (Pressure Gauge) dipasang, dan sistem dibiarkan selama minimal 24 jam.

Jika keesokan harinya jarum pengukur tekanan turun bahkan hanya satu milimeter saja, itu berarti ada kebocoran halus di sambungan las atau ulir. Kontraktor tidak boleh menyerahkan pekerjaan tersebut. Mereka wajib melumuri setiap sambungan dengan air sabun, mencari di mana gelembung udara muncul, membongkarnya, mengelas ulang, dan melakukan uji tekan dari awal lagi. Tanpa berita acara kelulusan Pressure Test ini, Dinas Pemadam Kebakaran tidak akan pernah menerbitkan Sertifikat Layak Operasi.

Mencegah kebocoran mikroskopis ini membutuhkan kedisiplinan material yang sama ketatnya dengan Solusi Dinding Partisi Berjamur untuk mencegah intrusi uap air yang merusak konstruksi dalam.

Realita Gelap Kontraktor Pengelasan

Saya harus membongkar rahasia kotor di dunia instalasi pipa baja. Banyak oknum kontraktor yang mempekerjakan tukang las pagar (las listrik MMA/Stick biasa) untuk menyambung pipa gas bertekanan tinggi. Ini sangat mengerikan. Las listrik biasa sering kali meninggalkan kerak (slag) dan gelembung udara (porosity) di dalam hasil lasan yang tidak terlihat dari luar. Jika terkena tekanan konstan, sambungan las ini akan retak.

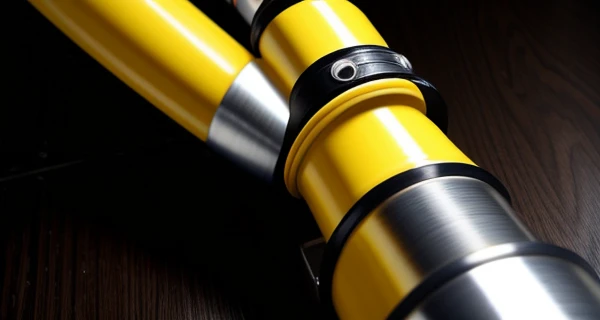

Menyambung pipa gas mutlak wajib menggunakan teknik las TIG (Tungsten Inert Gas) atau Las Argon oleh seorang Welder bersertifikat 6G. Hasil las Argon memiliki penetrasi hingga ke akar (root) besi, menghasilkan sambungan matang yang kekuatannya menyamai atau bahkan lebih kuat dari pipa besi itu sendiri. Minta kontraktor Anda menunjukkan sertifikat juru las mereka sebelum menandatangani SPK (Surat Perintah Kerja). Jangan pertaruhkan nyawa koki Anda demi menghemat ongkos tukang.

Sya inget bgt taun lalu dipanggil buat nge-audit ulang dapur hotel bintang empat di daerah Bali yang gagal lolos inspeksi asuransi. Pas sya masuk area kitchen, sya ngeliat pipa gas warna kuning nempel di tembok, tapi belok-belokannya (elbow) pake sambungan drat (ulir) semua. Parahnya, di setiap sambungan drat itu keliatan sisa-sisa lem pipa putih (seal tape) yg udh mulai meleleh kena hawa panas kompor roaster. Sya langsung tarik kerah manajer proyeknya. “Gila lu ya, masang pipa gas dapur gede pake seal tape air PAM! Ini kalo kesenggol troli beras aja dratnya bisa geser bocor!” Akhirnya tu hotel kepaksa nunda opening dua minggu. Semua pipa dipotong ulang, drat dibuang, diganti pake fitting las argon full (welded joints). Biaya bongkarnya dobel, tapi mending rugi duit daripada bangunannya rata sama tanah.

FAQ

Bolehkah pipa gas restoran dicat menggunakan warna lain agar sesuai dengan estetika desain interior dapur?

Tidak boleh sembarangan. Standar keselamatan industri secara global mewajibkan pipa yang mengalirkan gas bahan bakar (Combustible Gas) dicat dengan warna Kuning Terang (Yellow Safety Color). Tujuannya adalah untuk identifikasi instan. Jika terjadi keadaan darurat, petugas pemadam atau teknisi bisa langsung membedakan mana jalur gas, mana pipa air bersih (biasanya biru atau hijau), dan mana pipa hidran pemadam (merah). Estetika tidak boleh mengalahkan prosedur identifikasi keselamatan.

Bagaimana cara merawat detektor kebocoran gas agar tidak mendadak rusak saat dibutuhkan?

Sensor detektor gas (Gas Leak Detector) memiliki kelemahan alami terhadap debu dan cipratan minyak dapur (Grease). Jika tertutup lemak, sensor tidak akan bisa “mencium” gas LPG. Perawatan wajib dilakukan setiap tiga bulan sekali. Teknisi harus membersihkan penutup luar sensor dan melakukan kalibrasi menggunakan Gas Kalibrasi (Bump Test). Mereka akan menyemprotkan gas kalibrasi khusus dalam jumlah terukur ke arah sensor untuk memastikan alarm berbunyi dan Solenoid Valve bereaksi menutup aliran secara mekanis.

Berapa kedalaman galian yang aman jika pipa gas sentral harus ditanam di dalam tanah menuju gedung dapur?

Jika pipa baja harus melintasi halaman luar dan ditanam (Underground), pipa tersebut wajib dilapisi perlindungan anti-korosi (seperti Polyethylene Tape atau cat aspal tebal/Coating Tar). Kedalaman penanaman minimal adalah 60 sentimeter dari permukaan tanah. Namun, jika area tersebut dilewati oleh kendaraan berat (seperti jalur truk logistik/Loading Dock), pipa wajib ditanam lebih dalam (minimal 90 cm) atau dimasukkan lagi ke dalam pipa selubung pelindung (Casing Pipe) yang lebih besar untuk menahan getaran dan beban tonase.
