Standar Instalasi Genset Rumah Sakit: Autopsi Kritis Jantung Listrik Anti Mati

Bayangkan skenario horor ini: Jumat malam, di tengah badai tropis, seorang ahli bedah saraf sedang melakukan operasi bypass jantung terbuka di lantai lima sebuah rumah sakit terkemuka. Tiba-tiba, petir menyambar gardu induk PLN terdekat. Ruang operasi gelap gulita, monitor vital sign mati berbunyi nyaring, dan ventilator paru-paru berhenti memompa oksigen. Dalam hitungan detik, nyawa pasien berada di ujung tanduk. Tim dokter hanya punya waktu kurang dari 10 detik sebelum kerusakan otak permanen terjadi. Jika genset (Generator Set) di basement gagal menyala dalam jeda kritis tersebut, rumah sakit tidak hanya kehilangan nyawa pasien, tetapi juga reputasi yang dibangun puluhan tahun, plus tuntutan malapraktik bernilai miliaran rupiah.

Di ranah konstruksi medis B2B, standar instalasi genset rumah sakit bukan sekadar urusan proyek kelistrikan biasa; ini adalah arsitektur Life Safety System (Sistem Keselamatan Nyawa). Anda tidak bisa menyamakan instalasi genset mal atau ruko perkantoran dengan instalasi rumah sakit. Rumah sakit adalah ekosistem yang bernapas menggunakan aliran listrik. Saat listrik mati, fasilitas ini seketika berubah menjadi kuburan beton. Sayangnya, banyak kontraktor ME (Mechanical Electrical) masih memakai standar usang yang mengabaikan krusialnya waktu perpindahan daya (transfer time), kapasitas beban kejut (surge load), dan ketahanan akustik ruang genset.

Kita akan membedah forensik prosedur standar instalasi genset rumah sakit tanpa basa-basi teori akademis. Lupakan asumsi bahwa genset besar pasti aman. Kita akan menguliti anatomi Automatic Transfer Switch (ATS), rahasia sinkronisasi paralel untuk mengatasi beban dinamis, hingga rekayasa peredaman suara ekstrem agar raungan mesin diesel 2000 kVA tidak membuat pasien serangan jantung makin stres. Jika Anda pernah belajar tentang krusialnya keandalan sistem dari Operasi jantung digital anti gagal, maka ini adalah versi fisik dari detak jantung operasional Anda.

Standar Regulasi Kritis Kelistrikan Medis

Membangun jantung listrik buatan untuk fasilitas medis harus tunduk pada parameter otoritas tertinggi. Jika terjadi kegagalan, dokumen kepatuhan inilah yang akan menjadi tameng hukum pertama Anda di pengadilan.

Berdasarkan pedoman Peraturan Menteri Kesehatan (PMK) No. 24 Tahun 2016 tentang Persyaratan Teknis Bangunan dan Prasarana Rumah Sakit, serta standar internasional NFPA 99 (Health Care Facilities Code) dan NEC Article 517, instalasi sistem daya darurat wajib memenuhi kriteria absolut berikut:

• Waktu Restorasi Daya (Transfer Time): Sistem Automatic Transfer Switch (ATS) wajib memulihkan daya ke sirkuit Life Safety Branch (Ruang Operasi, ICU, NICU, IGD) dalam waktu maksimal 10 detik sejak terdeteksinya kegagalan suplai daya utama (PLN).
• Kapasitas Cadangan: Generator darurat harus mampu menanggung 100% beban puncak sirkuit esensial secara terus-menerus tanpa mengalami penurunan performa tegangan (voltage drop) atau frekuensi.
• Ketahanan Bahan Bakar: Fasilitas diwajibkan memiliki tangki penyimpanan bahan bakar diesel (Solar) di lokasi (on-site storage) yang cukup untuk mengoperasikan genset beban penuh selama minimal 24 hingga 48 jam tanpa pasokan eksternal.

Bagi Direktur Rumah Sakit dan Manajer Fasilitas, mengabaikan parameter 10 detik ini sama bahayanya dengan membiarkan Plafon hancur akibat hukum gravitasi—bencana yang seharusnya 100% bisa diprediksi dan dicegah sejak fase desain awal.

Waktu Perpindahan Daya (Transfer Time): Perang 10 Detik

Inilah nyawa dari seluruh sistem darurat medis. Saat listrik PLN padam, komponen ATS (Automatic Transfer Switch) adalah otak yang pertama kali mendeteksi ketiadaan voltase. ATS akan mengirimkan sinyal “Start” ke panel kontrol genset. Mesin diesel harus melakukan cranking, menyala, mencapai putaran ideal (biasanya 1500 RPM untuk 50Hz), menstabilkan voltase, dan kemudian ATS akan berpindah posisi (transfer) untuk memasok listrik ke gedung. Semua proses mekanis dan elektrikal berat ini HARUS selesai dalam waktu di bawah 10 detik.

Mengapa 10 detik? Karena alat penunjang kehidupan primer seperti ventilator mekanik, mesin anestesi, dan monitor detak jantung hanya memiliki toleransi internal baterai sementara (capacitive hold-up) yang sangat sempit. Lebih dari 10 detik, alat-alat ini akan mati total dan harus melalui proses reboot (menyalakan ulang) yang memakan waktu bermenit-menit. Bagi pasien dengan kondisi kritis, jeda itu adalah tiket menuju kematian.

Banyak kontraktor awam memasang ATS tipe lambat yang membutuhkan waktu 15-20 detik. Ini mungkin cukup untuk menyalakan lampu kantor atau AC, tapi ini adalah vonis mati di ruang OK (Operatie Kamer). Untuk mengatasi kedipan sepersekian detik sebelum 10 detik itu tercapai, rumah sakit wajib menambahkan UPS (Uninterruptible Power Supply) berskala besar (Medical Grade UPS) yang akan menahan beban murni (Zero Transfer Time) selama genset melakukan pemanasan.

Kapasitas Genset: Memikul Beban Ruang Operasi (OK) dan ICU

Kesalahan fatal kedua dalam desain ME (Mechanical Electrical) rumah sakit adalah menghitung kapasitas genset berdasarkan rata-rata tagihan listrik bulanan. Kapasitas genset darurat tidak dihitung untuk menyalakan televisi di ruang tunggu atau pemanas air di kantin. Kapasitas (kVA) wajib dihitung berdasarkan Sirkuit Beban Esensial (Essential Electrical System).

Anda harus memastikan bahwa genset sanggup menopang 100% beban dari:

Ruang Operasi (Lampu operasi, mesin anestesi, HVAC dengan tekanan positif).

ICU/NICU/PICU (Ventilator, monitor pasien, suction pump).

IGD (Ruang Resusitasi).

Elevator Evakuasi (Minimal 1 unit per tower).

Sistem Pompa Pemadam Kebakaran (Fire Hydrant Pump).

Jangan pernah menggunakan beban genset lebih dari 80% kapasitas puncaknya secara terus menerus (Continuous Rating). Jika beban Anda 800 kVA, belilah genset berkapasitas 1000 kVA (Standby Power Rating). Beban mesin medis sering kali memiliki Inrush Current (arus kejut saat pertama kali dinyalakan) yang sangat tinggi. Misalnya, saat mesin MRI (Magnetic Resonance Imaging) dihidupkan, ia bisa menarik daya tiga kali lipat dari daya operasional normalnya selama beberapa detik. Jika genset Anda pas-pasan, voltase akan drop, frekuensi kacau, dan seluruh sistem kelistrikan gedung akan tumbang kembali (Blackout beruntun).

Interactive Tool: Kalkulator Sizing Beban Esensial Genset Medis

Gunakan simulator di bawah ini untuk menghitung kebutuhan kVA darurat minimum berdasarkan jumlah beban esensial fasilitas Anda, memperhitungkan faktor keamanan (Safety Factor) dan beban kejut (Inrush).

Sinkronisasi Paralel (Synchronizing): Toleransi Kegagalan Absolut

Satu genset besar berkapasitas 2000 kVA memang terlihat gagah. Tapi apa yang terjadi jika satu-satunya genset tersebut gagal start karena motor starternya rusak atau filter solarnya tersumbat? Rumah sakit Anda lumpuh 100%. Di rumah sakit kelas A atau B, mengandalkan satu mesin tunggal (Single Point of Failure) adalah tindakan bunuh diri struktural.

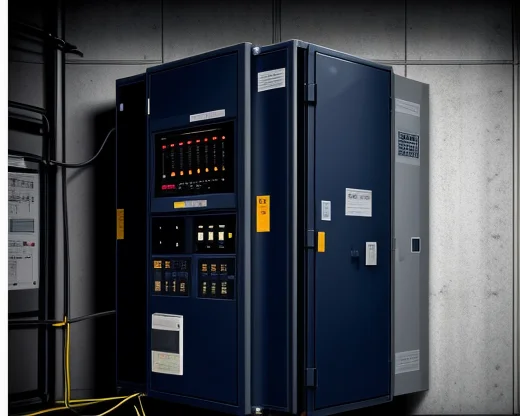

Solusi kelas Enterprise adalah menggunakan sistem Paralel Sinkron (Synchronizing System). Alih-alih membeli satu genset 2000 kVA, Anda membeli tiga genset masing-masing berkapasitas 1000 kVA. Saat listrik mati, panel sinkronisasi akan menyalakan ketiganya secara bersamaan.

Begitu beban rumah sakit ternyata hanya butuh 900 kVA (karena kejadian malam hari di mana poli rawat jalan tutup), panel sinkron otomatis akan mematikan dua genset lainnya untuk menghemat bahan bakar (Load Demand Control). Namun, jika satu genset tiba-tiba rusak di tengah operasi, genset cadangan lainnya akan langsung mengambil alih (Redundansi N+1). Sistem pembagian beban pintar ini menjamin rumah sakit Anda tidak akan pernah kehabisan napas, konsep yang serupa dengan arsitektur Penggabungan bandwidth anti putus 2026 di dunia jaringan internet korporat.

Isolasi Akustik dan Getaran: Menjaga Ketenangan Penyembuhan

Mesin diesel berkapasitas ribuan kVA yang menyala serentak akan menghasilkan tingkat kebisingan (Noise Level) di atas 110 desibel (dB)—setara dengan konser musik cadas atau suara gergaji mesin dari jarak satu meter. Jika ruang genset ini berada tepat di bawah ruang rawat inap atau ICU, getaran mekanis dan raungannya akan membuat denyut jantung pasien berdebar kencang, memicu stres, dan menghambat proses pemulihan (Healing Environment).

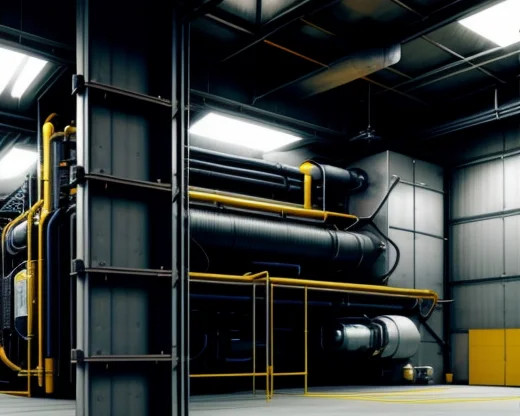

Oleh karena itu, desain ruang genset (Powerhouse) rumah sakit wajib menerapkan Acoustic Attenuation (Peredaman Suara) Ekstrem.

Vibration Isolator (Spring Mounting): Dudukan mesin genset tidak boleh dibaut langsung ke lantai beton cor. Wajib menggunakan per spiral (spring isolator) industri untuk meredam rambatan getaran frekuensi rendah ke struktur tulang bangunan.

Sound Attenuator Baffles: Jalur udara masuk (Intake) dan udara panas keluar (Discharge/Radiator) tidak boleh berupa lubang ventilasi biasa. Harus dipasangi Sound Attenuator berlorong-lorong silencer (baffle) tebal yang memecah gelombang suara tanpa menghambat aliran udara pendingin.

Residential Muffler: Knalpot gas buang wajib menggunakan tipe Critical/Hospital Grade Muffler yang mampu menurunkan desibel knalpot dari 100 dB menjadi di bawah 65 dB saat dibuang ke udara luar. Pipa knalpot juga harus dibungkus dengan selimut Rockwool/Glasswool tebal berjaket aluminium agar panas ekstrem (mencapai 500 derajat Celcius) tidak membakar plafon ruang genset.

Penyimpanan Bahan Bakar Darurat: Nafas 48 Jam

Genset adalah monster pemakan solar. Genset 1000 kVA yang berjalan pada beban 100% bisa menenggak sekitar 200 hingga 250 liter solar per jam. Dalam standar bencana (misalnya gempa bumi atau banjir besar yang memutus jalan akses kota), truk tangki Pertamina mungkin tidak bisa mencapai rumah sakit Anda selama berhari-hari.

Regulasi mengharuskan rumah sakit memiliki Tangki Timbun (Bulk Storage Tank), biasanya ditanam di bawah tanah (Underground Tank) atau di bunker khusus, dengan kapasitas yang cukup untuk operasional non-stop selama 24 hingga 48 jam. Jadi, untuk genset 1000 kVA, Anda butuh cadangan solar minimal 12.000 liter.

Sistem pemompaan dari tangki timbun ke tangki harian (Daily Tank) di dekat genset juga harus redundan (punya dua pompa otomatis) dan memiliki opsi pompa tangan manual. Jika pompa listrik rusak, teknisi (Engineering) masih bisa memompa solar dengan tangan agar mesin operasi jantung di lantai atas tidak mati. Ini adalah mitigasi paranoia yang wajib ada di setiap cetak biru mekanikal.

Opini Praktisi: Kebodohan Testing Genset Bulanan

Pertanyaan Kritis Standar Genset Rumah Sakit (FAQ)

1. Mengapa kabel instalasi dari genset ke panel utama ruang operasi wajib menggunakan kabel tahan api (FRC – Fire Resistance Cable)?

Dalam skenario kebakaran gedung, suplai listrik dari genset ke beban Life Safety (seperti pompa pemadam kebakaran dan evakuasi pasien di ICU) mutlak tidak boleh terputus. Kabel biasa (NYY/NYA) akan meleleh dan korslet dalam suhu 100 derajat Celcius. Kabel FRC (Fire Resistance Cable) dirancang khusus dengan balutan pita mika (mica tape) yang mampu menahan hantaran api hingga suhu 950 derajat Celcius selama minimal 2 hingga 3 jam, memberi waktu kritis bagi pemadam kebakaran dan proses evakuasi pasien tanpa pemadaman listrik total.

2. Bisakah rumah sakit mengandalkan sistem Panel Surya (Solar Panel) sebagai pengganti Genset Darurat?

Tidak bisa dan dilarang keras oleh standar keandalan medis. Panel surya bersifat intermiten (sangat bergantung pada cuaca, awan, dan waktu siang/malam). Meskipun dilengkapi dengan sistem baterai raksasa, kapasitas penyimpanan untuk menahan beban kejut tinggi (Inrush Current) dari peralatan medis berat (seperti mesin X-Ray atau Chiller HVAC) sangat tidak stabil secara ekonomi maupun teknis. Panel surya hanya diizinkan sebagai suplai daya tambahan (Efisiensi Energi Green Building), bukan sebagai sistem daya darurat Life Safety Branch utama.

3. Apa fungsi Grounding khusus (Pembumian) pada panel genset rumah sakit?

Rumah sakit menggunakan sistem pembumian IT (Isolated Terra) pada ruang operasi, yang sangat sensitif terhadap arus bocor (leakage current). Grounding panel genset harus terpisah dari grounding penangkal petir. Tujuannya adalah memastikan bahwa jika terjadi kegagalan isolasi pada dinamo genset, arus sisa tersebut langsung dibuang ke tanah (nilai tahanan < 2 Ohm) tanpa merambat naik melalui kabel ground dan menyengat staf bedah atau pasien yang sedang terhubung dengan alat pacu jantung.
