Desain Tata Letak AC Cassette Kantor: Autopsi Aliran Udara Anti Penyakit

Rapat direksi siang itu terasa seperti simulasi neraka bocor. Enam orang eksekutif yang duduk di ujung meja oval terus menyeka keringat yang menetes di kemeja sutra mereka. Udara terasa pengap, bau parfum bercampur keringat memenuhi ruangan. Sementara itu, tiga orang manajer muda yang duduk tepat di bawah hembusan Air Conditioner (AC) justru memakai jaket tebal dan bersin-bersin kedinginan. Desain interior ruangan itu sangat mewah, berhiaskan marmer dan kayu walnut. Tapi secara fungsional, ruangan itu adalah sebuah kegagalan fatal. Semua ini terjadi karena kontraktor interior mereka meletakkan unit AC Cassette hanya berdasarkan “di mana letak plafon yang kosong”, tanpa memikirkan kalkulasi matematika sirkulasi udara sama sekali.

Banyak pengusaha korporat menghabiskan ratusan juta rupiah untuk membeli unit pendingin cassette berkapasitas raksasa, berharap suhu ruangan otomatis akan sedingin pegunungan es. Realitanya, mesin sehebat apa pun akan hancur performanya jika dipasang pada koordinat yang salah. Kesalahan tata letak bukan sekadar memicu ketidaknyamanan; ini adalah penyebab utama pembengkakan tagihan listrik, kerusakan mesin kompresor prematur, dan yang paling parah: memicu sindrom gedung sakit (Sick Building Syndrome) yang membuat absensi sakit karyawan melonjak drastis.

Kita akan membedah secara brutal anatomi desain tata letak ac cassette kantor. Lupakan panduan tukang servis AC keliling yang hanya mengandalkan feeling. Ini adalah rekayasa mekanika fluida. Dari menghitung kapasitas beban termal manusia, memanipulasi arah buangan angin agar tidak membunuh produktivitas karyawan, hingga mendesain jalur evakuasi air kondensasi yang tidak akan pernah bocor menetes ke atas layar laptop mahal Anda.

Standar Regulasi Tata Udara Ruang Komersial

Mendesain sistem tata udara untuk ruang kerja padat penduduk tidak boleh dilakukan secara acak. Anda berhadapan dengan regulasi keselamatan kerja dan standar kenyamanan termal internasional yang wajib dipatuhi.

Berdasarkan pedoman ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers) Standar 55 tentang Kondisi Lingkungan Termal untuk Okupansi Manusia:

• Kecepatan aliran udara (Air Velocity) yang mengenai langsung area kerja statis karyawan (seating zone) tidak boleh melebihi 0.2 meter per detik untuk menghindari draft (hembusan angin dingin yang menusuk).
• Kapasitas pendinginan wajib dikalibrasi ulang terhadap beban laten (panas dari manusia dan perangkat elektronik) untuk mencegah pembekuan evaporator pada beban rendah.
• Unit pendingin plafon (ceiling-mounted) wajib memiliki jarak bebas (clearance) minimum 1.5 hingga 3 meter dari penghalang vertikal terdekat untuk mencegah korsleting sirkulasi udara (Short-circuiting).

Bagi tim perencana tata ruang (MEP) Anda, sangat krusial untuk mempelajari literatur standar kenyamanan termal global guna memastikan desain tidak melanggar batas keselamatan ergonomi karyawan.

Matematika Dingin: Menentukan PK Berdasarkan BTU/h

Kesalahan pertama yang sering dilakukan mandor adalah menebak kapasitas mesin (PK) hanya dari luas lantai. Mereka masuk ke ruangan 8×10 meter, menggaruk kepala, lalu berkata, “Wah ini mah butuh 4 PK, Pak.” Itu tebakan yang sangat berbahaya.

Kapasitas pendinginan diukur dalam satuan BTU/h (British Thermal Unit per hour). Di kantor komersial, beban panas tidak hanya datang dari luas lantai. Beban terbesar datang dari jumlah manusia (satu manusia dewasa memancarkan panas setara bola lampu 100 Watt), deretan monitor komputer, mesin fotokopi besar, dan seberapa banyak kaca jendela yang menghadap langsung ke arah matahari sore (Barat).

Rumus brutal untuk menghitung kebutuhan ruang kantor B2B yang padat perangkat adalah: (Panjang x Lebar Lantai x 600) + (Jumlah Karyawan x 400) + (Jumlah Komputer x 300) = Total BTU/h.

Contoh nyata: Ruang staf ukuran 10 x 10 meter (100 m2), diisi 15 orang karyawan dengan 15 komputer desktop.

(100 x 600) + (15 x 400) + (15 x 300) = 60.000 + 6.000 + 4.500 = 70.500 BTU/h.

Satu PK AC setara dengan 9.000 BTU/h. Berarti, ruangan ini mutlak membutuhkan total kapasitas 7,8 PK (Dibulatkan menjadi 8 PK). Anda tidak bisa memasang satu mesin raksasa 8 PK di tengah ruangan karena distribusinya akan cacat. Solusi sempurnanya adalah memecah beban tersebut dengan memasang dua unit AC Cassette masing masing berkapasitas 4 PK di dua titik simetris ruangan. Jika salah hitung, ruangan Anda akan mengalami fenomena Sindrom Dinamis Kantor Penyebab Solusi di mana suhu fluktuatif merusak ritme kerja harian.

Jarak Ideal: Celah Plafon dan Ancaman Short-Circuiting

AC Cassette didesain untuk ditanam di dalam plafon gipsum. Namun, ia tidak bisa sekadar diselipkan begitu saja. Hukum aerodinamika mengharuskan adanya jarak napas yang sangat ketat.

Sebuah mesin cassette meniupkan udara dingin dari empat sisi sirip luar (4-Way Cassette), dan menyedot udara panas dari tengah (Grille). Jika Anda meletakkan unit ini terlalu rapat dengan dinding partisi, lemari tinggi, atau kolom beton (kurang dari 1,5 meter), sebuah bencana tak kasat mata bernama Short-circuiting Airflow akan terjadi.

Angin dingin yang ditiupkan akan langsung menabrak dinding, memantul kembali ke atas, dan langsung tersedot masuk ke bagian tengah AC. Sensor termostat (pengukur suhu) di dalam AC akan membaca udara dingin pentalan tersebut dan berpikir, “Wah, ruangan sudah dingin.” Mesin kompresor di atap seketika mati (Cut-off). Padahal, area tengah ruangan masih panas membara seperti sauna. AC Anda mati muda sementara karyawan Anda kepanasan. Jarak absolut dari tepi unit ke dinding terdekat mutlak tidak boleh kurang dari 1,5 meter untuk tipe 4 Way.

Ego Inverter: Memangkas Hemoragi Tagihan Listrik

Unit pendingin berkapasitas besar adalah lintah penyedot listrik (vampire power). Jika kantor Anda menggunakan tiga unit AC berkapasitas 4 PK tipe standar (Non-Inverter) yang menyala 12 jam sehari, bersiaplah melihat tagihan PLN Anda meledak di akhir bulan.

Anda wajib beralih secara brutal ke teknologi AC Cassette Inverter. Mesin standar bekerja dengan prinsip bodoh: Menyala 100% saat panas, dan mati total 0% saat suhu tercapai. Tarikan daya (Ampere) awal setiap kali kompresor menyala kembali sangatlah raksasa, mirip mobil yang terus menerus digas dan direm mendadak.

Sebaliknya, Inverter adalah mesin yang cerdas. Saat suhu ruangan sudah mencapai target (misal 24 derajat), ia tidak akan mematikan kompresor. Ia hanya menurunkan putaran motor kompresor ke titik minimal, misalnya bekerja di level 20% daya, hanya sekadar untuk mempertahankan suhu. Kecepatan kipas (Fan Speed) otomatis melambat. Pergerakan yang stabil tanpa lonjakan tarikan awal ini secara empiris mampu memangkas Patologi Pemborosan Energi IoT hingga 40% per bulan, sebuah ROI (Return on Investment) finansial yang sangat dicintai oleh Direktur Keuangan mana pun.

skema perbandingan teknologi beban arus listrik kompresor ac standar vs ac inverter b2b

Manajemen Kebocoran: Pipa Freon dan Drainase Mutlak

Ini adalah horor paling memalukan di dunia interior kantor. Sedang asyik melayani presentasi klien asing, tiba tiba air menetes (kondensasi) menembus plafon gipsum, tepat mengenai dokumen kontrak di atas meja. Bencana ini murni 100% kesalahan desain jalur instalasi sejak fase pembongkaran awal.

Pertama, pembungkus pipa freon (Armaflex) wajib memiliki ketebalan minimal 1 inci. Pipa yang mengalirkan gas beku ini akan menciptakan embun (kondensasi) jika bersentuhan dengan udara panas di atas plafon. Jika busa pembungkusnya tipis atau kualitas rendah, embun itu akan menetes menjadi hujan buatan di atas plafon Anda.

Kedua, jalur pembuangan air (Drainase Pipa PVC). Air sisa AC harus mengalir menggunakan gaya gravitasi (kemiringan minimal 1-2%). Kontraktor malas sering membuat pipa pembuangan meliuk liuk tanpa kemiringan yang jelas (naik turun), menyebabkan genangan air kotor di dalam pipa (Water Trap). Genangan ini akan berjamur, tersumbat lumut (Slime), dan akhirnya air akan back-flow (membalik) tumpah membanjiri bak tampung di dalam unit AC dan menetes deras ke bawah. Pemasangan pipa wajib didukung gantungan klem (Hanger) baja setiap satu meter agar pipa PVC tidak melendut seiring waktu.

Trauma Angin: Melindungi Karyawan dari Serangan “Draft”

Hal paling sadis yang bisa dilakukan atasan adalah menempatkan meja kerja staf administrasi tepat tegak lurus di bawah sirip hembusan AC Cassette. Angin dingin yang meniup tengkuk leher secara konstan (Draft) adalah penyebab utama leher kaku, masuk angin, dan menurunnya konsentrasi analitis (Cognitive Degradation) di ruang kerja.

Tata letak harus dirancang dengan pendekatan Human-Centric. Gambarlah denah layout meja kerja (Workstation) terlebih dahulu, baru Anda menempatkan titik AC. Unit pendingin harus ditempatkan di Area Sirkulasi (Aisle/Lorong), bukan tepat di atas kursi. Arahkan sirip louver meniup ke dinding partisi kosong. Angin dingin tersebut akan membentur tembok, meluncur turun dengan lembut ke lantai, dan menyebar ke area kaki karyawan (Floor Diffusion). Efeknya, ruangan akan terasa sejuk secara merata (Ambient Cooling) tanpa ada satu pun karyawan yang merasa ditampar angin es di wajah mereka. Metode pencegahan keluhan fisik ini sejalan dengan filosofi dasar Patologi Kelelahan Rahasia Desain Ergonomis dalam ruang kontrol kritis.

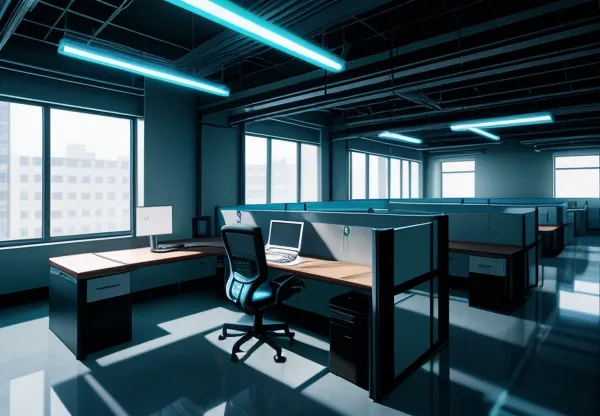

simulasi mekanika fluida arah hembusan angin ac cassette plafon menghindari letak meja kerja karyawan

Sisi Gelap Vendor AC: Sabotase Biaya Cuci Cuci (Maintenance)

Saya harus membongkar taktik kotor vendor instalasi pendingin ruangan. Terkadang mereka sengaja meletakkan unit AC Cassette di sudut sempit atau di atas anak tangga tinggi yang sangat sulit dijangkau oleh teknisi cuci (Cleaning Service) standar. Mengapa? Karena agar rumah sakit atau kantor Anda tidak bisa menggunakan jasa tukang cuci AC pinggir jalan yang murah.

Saat AC sudah kotor dan harus dicuci per tiga bulan, posisi yang sulit dijangkau itu akan memaksa Anda memanggil kembali vendor instalasi resmi tersebut, yang biasanya mematok harga maintenance tahunan sangat mahal (dengan alasan “harus pasang scaffolding khusus”). Anda terjebak dalam Vendor Lock-in perawatan jangka panjang. Pastikan sejak di gambar desain (Blue Print), Anda memaksa arsitek meletakkan unit pendingin di area yang aksesibel (mudah digapai tangga standar) untuk memastikan kemandirian perawatan kelak.

Sya masih ngakak kalo inget kejadian taun 2021 kmaren pas disuruh ngaudit renovasi ruang VIP bank asing di daerah Sudirman. Kontraktor interiornya desainer muda yg jago banget bikin render 3D cantik. Dia masang AC Cassette bulet desain terbaru persis di tengah ruangan. Di bawahnya, persis senter sejajar, dia taroh meja rapat kayu jati yg super mahal. Secara visual dari mata kamera emang cakep bgt (Symmetry perfect). Tapi pas di idupin hari pertama rapat, kacau balau semua. Semburan angin ac nya itu kenceng bgt langsung nabrak ke tengah meja, kertas dokumen berterbangan, trus direkturnya yg duduk disitu kedinginan sampe giginya gemeter (shivering). Sya dateng, sya ketawa. Sya panggil mandornya, sya suruh dia tutup satu sirip louver yg arah ke meja itu pake blocking pad (styrofoam isolasi). Anginnya otomatis pecah nyebar ke tiga arah dinding laen, suhu ruangan tetep dapet dinginnya tapi angin ga nabrak muka bos lagi. Bikin interior tuh bukan cuma soal simetris mata bro, tapi soal fisika sirkulasi udara yg ga keliatan di layar komputer.

Pertanyaan Kritis Seputar Tata Udara Komersial (FAQ)

Apakah AC Cassette wajib disambungkan ke sistem pembuangan udara mekanis (Exhaust Fan)?

Tidak. AC Cassette murni hanya mesin pensirkulasi ulang (Recirculation). Ia menyedot udara dalam ruangan, mendinginkannya, dan meniupkannya kembali. Ia TIDAK membuang udara kotor keluar gedung atau memasukkan oksigen segar (Fresh Air) dari luar. Oleh karena itu, di ruangan rapat kedap udara, Anda mutlak wajib menginstal jalur mekanis Fresh Air Duct yang terpisah dari mesin AC untuk memastikan karyawan tidak mati lemas keracunan karbon dioksida napas mereka sendiri.

Kenapa terkadang ada air yang menyembur (Spitting) keluar dari sirip AC bersamaan dengan angin?

Ini adalah gejala mengerikan bahwa jalur pembuangan air kondensasi (Drainase PVC) Anda tersumbat total. Karena air tidak bisa mengalir turun, bak penampungan (Drain Pan) meluap, lalu air bah tersebut tertiup oleh putaran baling baling kipas motor yang sangat kencang, mengubahnya menjadi gerimis buatan. Matikan unit seketika dan panggil teknisi untuk menyedot (vacuum) lendir yang menyumbat jalur perpipaan.

Bisakah dua unit AC dipasang berhadap hadapan di satu ruangan panjang?

Boleh, tetapi ini membutuhkan kalkulasi aerodinamika ketat. Jika Anda memasangnya persis berhadapan (Face-to-Face) tanpa jarak ideal, aliran angin kencang dari unit A akan langsung bertabrakan (Clashing) dengan hembusan angin dari unit B di tengah ruangan. Tabrakan ini menciptakan turbulensi angin puyuh yang sangat tidak nyaman bagi orang di bawahnya. Pasanglah secara menyilang (Diagonal / Zig-Zag) agar pusaran angin saling mengisi ruang kosong (Interlocking Airflow) tanpa benturan langsung.
